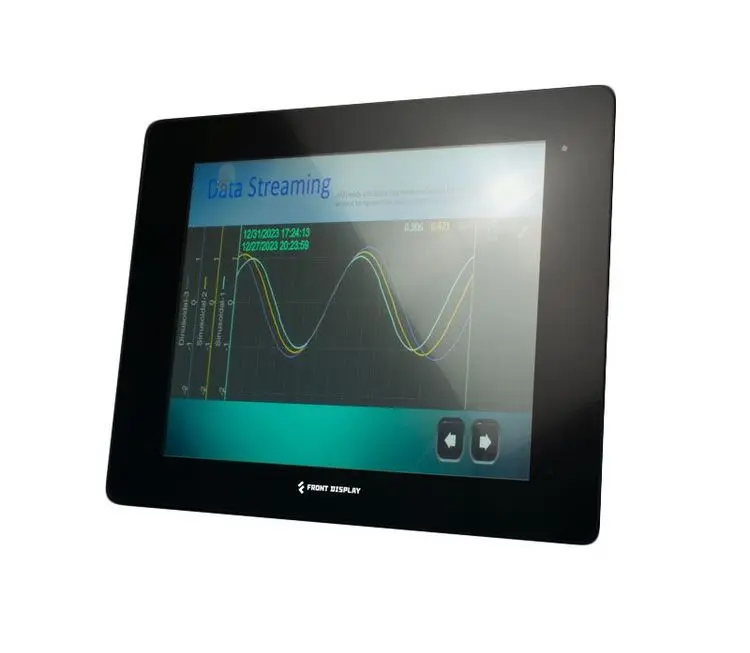

Панель оператора FRONT HMI FRONT HMI 19G
Артикул: 6160056
FRONT HMI 19G— это российская промышленная панель оператора размером 19 дюймов. Уникальная, антивандальная конструкция передней панели из закаленного стекла толщиной 6мм c защитой IP67, стойкого к агрессивным средам. Дисплей 12.1", 1280 х 800 с проекционно-емкостным сенсорным экраном, яркостью 450 кд/м2 и антибликовым покрытием. Проекты визуализации для Front HMI разрабатываются в EasyBuilder Pro - многофункциональной среде разработки, заточенной под системы промышленной автоматизации. Панели Front HMI также имеют опцию активации встроенного ПЛК на базе CODESYS - с параллельно работающими ядрами процессора Front HMI совмещает ПЛК и ЧМИ в одном устройстве, экономя место и ресурсы.
Характеристики
Системные характеристики
- Тип процессора
- ARM
- i18n::field-type
- Панель оператора Cloud HMI
- Часы реального времени
- Есть
- Процессор
- 4-ядерный RISC
- Среда разработки проектов
- EasyBuilder Pro
- Поддержка CODESYS
- Да (опционально)
- Поддержка EasyAccess 2.0
- Да (опционально)
- Поддержка cMT Viewer
- Да
- Поддержка Weincloud Dashboard
- Да (опционально)
- RAM
- 1 Гб
- Flash-память
- 4 Гб
Конструктивные параметры
- Система охлаждения
- Пассивная
- Тип монтажа
- Настольный, Настенный, VESA крепление, Монтаж в панель
- Материал корпуса
- Сталь
- Материал корпуса
- Сталь
- Габаритные размеры, мм
- 498 х 394 х 60
- Габаритные размеры, мм
- 498 х 394 х 60
- Настенное
- Опция

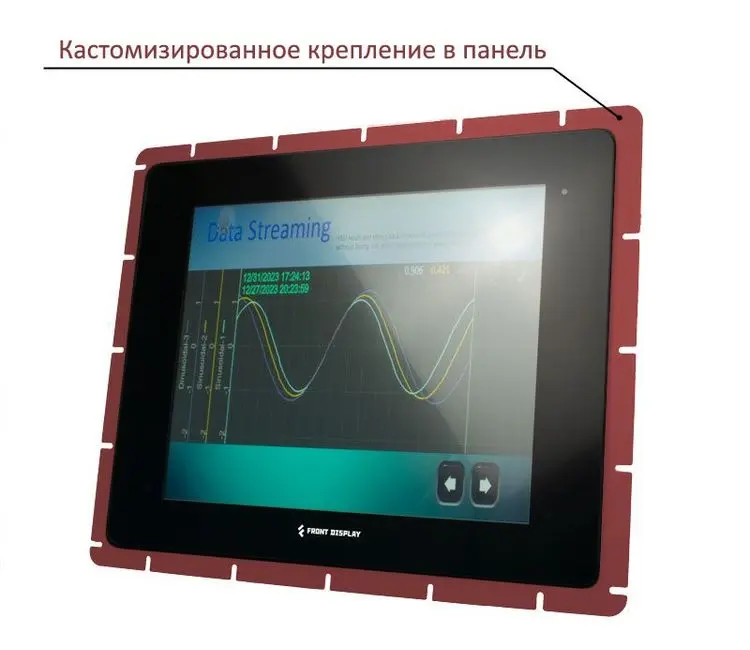

- Монтаж в панель
- Опция
- Настольное
- Опция
- VESA крепление
- 100 x 100
- Монтаж
- настольный/настенный (опционально), VESA 100, Панельный
- Размер монтажного отверстия, мм
- 461 х 345
- Разъем электропитания
- Клемма
- Защита от пыли и влаги
- IP20
- Защита от пыли и влаги
- IP67
Программные характеристики
- Удаленный доступ
- VNC Client, VNC Server, EasyAccess 2.0 (опционально), Dashboard (Опционально)

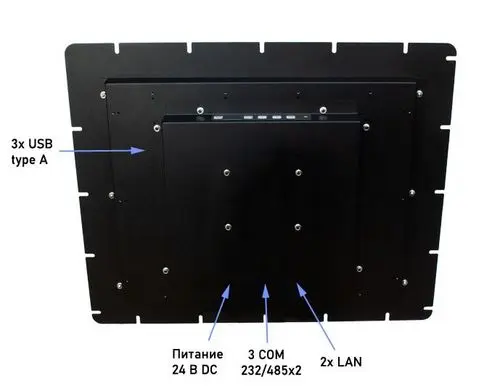

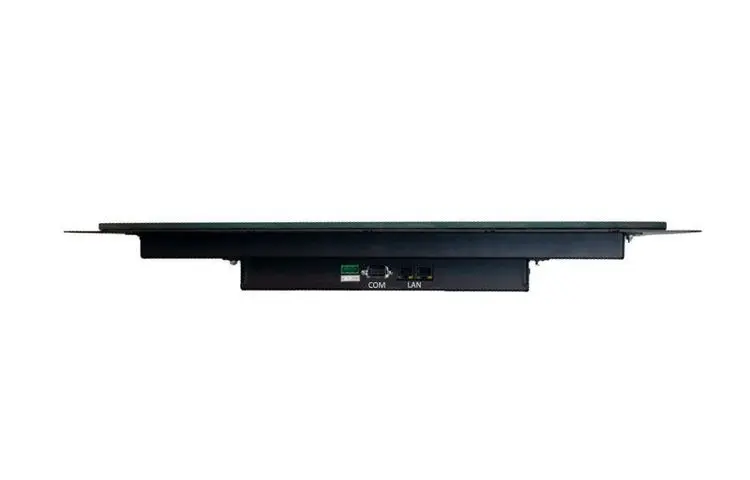

Интерфейсы
- RS-232
- 1
- USB 2.0
- 3
- Сетевые интерфейсы (Ethernet)
- 1 x 10/100/1000 (RJ-45), 1 x 10/100 (RJ-45)
- RS-485
- 2
- Количество и тип портов
- 1 x 10/100 (RJ-45), 1 х 10/100/1000 (RJ-45)
- COM порты, всего
- 3
- Аудиовыход
- Отсутствует
- Видеовход
- Отсутствует
- Поддержка MPI
- Поддерживает MPI 187.5K
- Ethernet
- 1 x 10/100 BaseTx, 1 x 10/100/1000 BaseTx
- USB
- 3 x USB 2.0
- Последовательные порты
- Com1: RS-232, Com3: RS-485 2W, Com2: RS-485
Дисплей
- Тип сенсорного экрана
- Проекционно-ёмкостный
- Материал передней панели
- Закаленное стекло
- Цвет передней панели
- Чёрный
- Диагональ экрана
- 19''
- Диагональ экрана
- 19''
- Соотношение сторон
- 5:4
- i18n::field-brightness
- 450 кд/кв.м
- Разрешение экрана
- 1280 x 1024 (SXGA)
- Разрешение экрана
- 1280 x 1024
- MTBF лампы подсветки
- 50 000 часов
- Количество цветов
- 16.7 M
- Контрастность
- 1000:1
- Контрастность
- 1000:1
- Тип дисплея
- Жидкокристаллический (LCD TFT), IPS
- Угол обзора (гор./верт.)
- 178°/178°
- Защитное стекло
- Да ( закалённое стекло )
- Тип лампы подсветки
- Светодиодная (LED)
- Кнопки управления OSD меню
- Да (на задней панели)
- OSD меню для настройки дисплея
- Да
- Наличие и тип сенсорного экрана
- Проекционно-ёмкостный
- Цветность
- 16.7 M
- Яркость экрана
- 450 кд/кв.м
- Продолжительность работы лампы подсветки, час
- 50 000
- Угол обзора
- 178°/178°
- Тип подсветки
- LED
- Тип сенсора
- Проекционно-ёмкостный
- Тип матрицы
- IPS
Условия эксплуатации
- Рабочая температура, °C
- 0 ~ +50
- Влажность
- 10 ~ 90 % ( без конденсата )
- Температура хранения, °C
- -20 ~ +60
- Температура хранения, °C
- -20 ~ +60
- Температура эксплуатации, °C
- 0 ~ +50
- Условия эксплуатации
- Внутри помещения (от 0°С и выше)
- Рабочее напряжение
- 24 В пост.
- Рабочая влажность, %
- 10 ~ 90, без образования конденсата
Гарантийный срок
- Гарантийный срок
- 2 года
- Гарантийный срок
- 2 года
Память
- Объем установленной оперативной памяти
- 1 Гб
- Объём установленной памяти
- 1 Гб
Требования к электропитанию
- Диапазон входного напряжения питания
- 220 В, AC
- Диапазон входного напряжения питания
- 24 B, DC
- Количество и тип разъёмов входного питания
- 1 x 3 конт. клеммная колодка
Комплект поставки
- Наличие блока питания
- Да
Конструктивные свойства
- Класс защиты
- IP67 (передняя панель)
